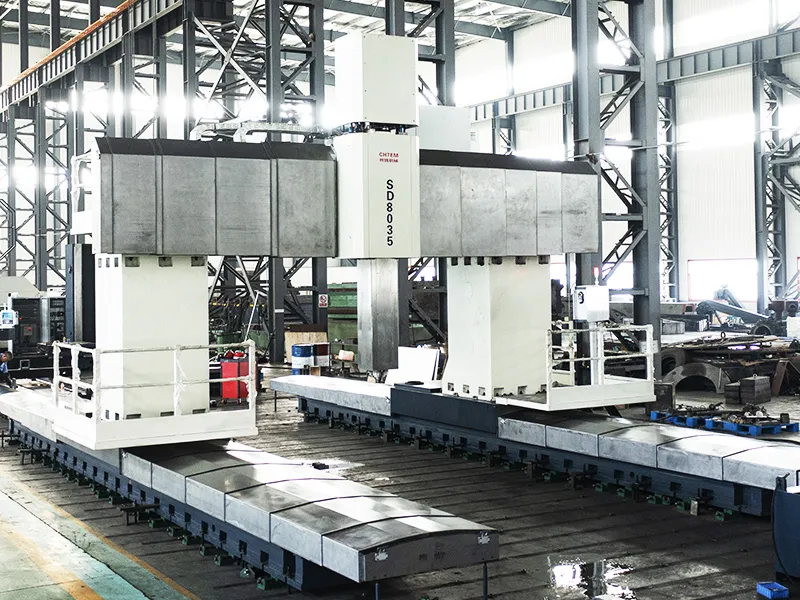

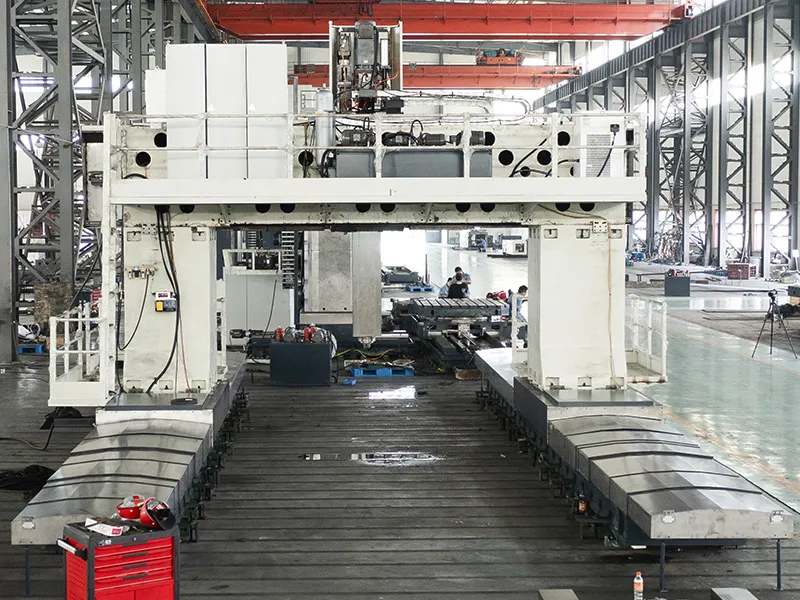

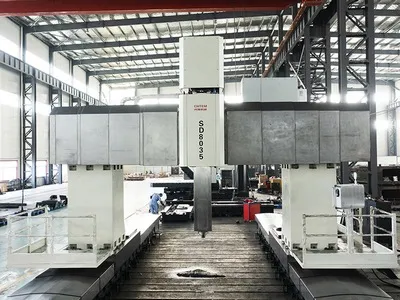

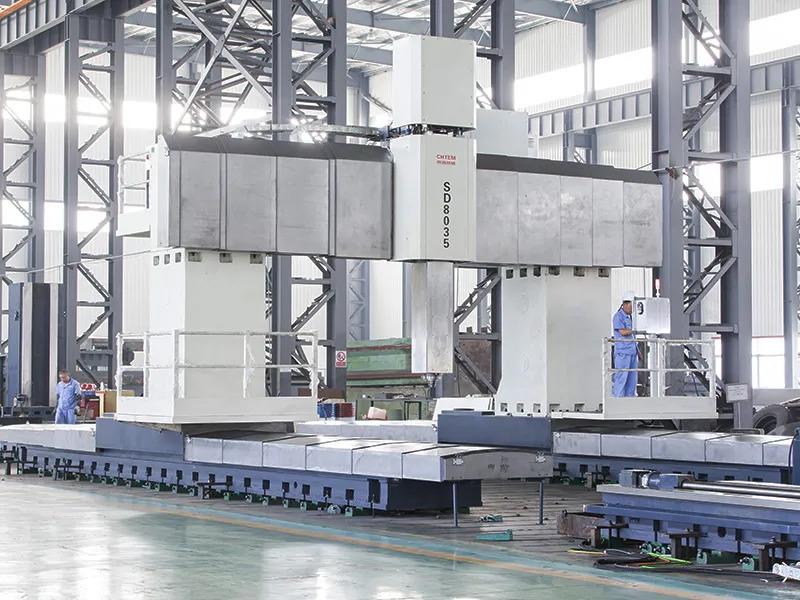

Bu makine, büyük ve karmaşık iş parçalarının hassas borlama, frezeleme, delme, diş çekme ve diğer temel işlemlerini gerçekleştirecek şekilde tasarlanmıştır. Üç CNC kontrollü besleme ekseni (X, Y, Z) ile eşzamanlı üç eksenli bağlantı sağlayarak rijit diş çekme ve kontur frezeleme de dahil olmak üzere verimli frezeleme, borlama ve delme yapar.

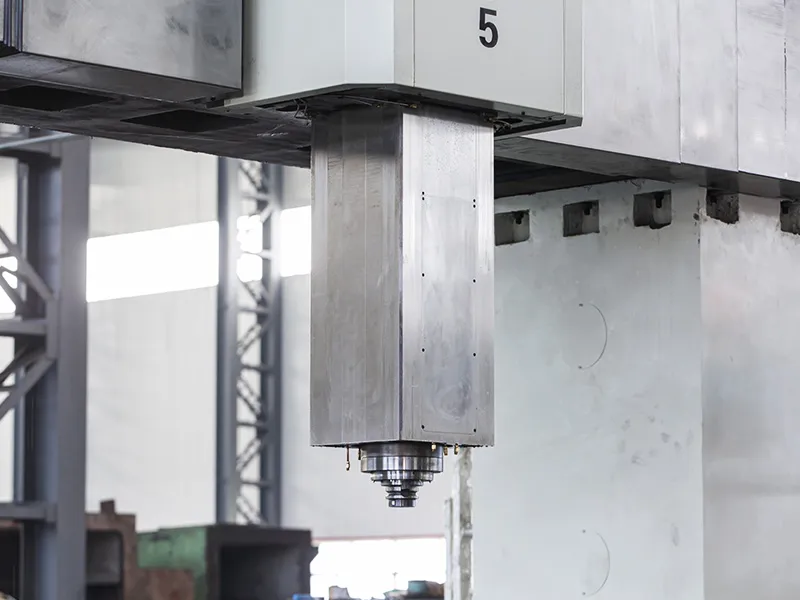

Geniş bir iş yelpazesi için otomatik takım değiştirici ve çeşitli opsiyonel değiştirilebilir aparat kafaları beş yüzey işleme imkânı sunar, böylece tek iş parçası kurulumuyla verim ve hassasiyet maksimize edilir. X ekseni stroku müşteri gereksinimlerine göre özelleştirilebilir. Portal genişliği (Y ekseni) 8 metreye kadar, yükseklik kapasitesi 6 metreye kadar ve sağlam kare ram boyutu 400x400 mm’den başlar. Makinenin mil ve besleme tahrikleri üstün performans için SIEMENS tam dijital sürücü sistemi ve servo motorlarla donatılmıştır.
Bu makine, orta ve büyük ölçekli otomotiv soğuk damgalama kalıp üretiminden havacılık ve ekipman imalatına kadar geniş bir yelpazede, yüksek performans sunar. Yüksek sıcaklık, titanyum ve ısıya dayanıklı alaşımlar, paslanmaz çelik, dökme demir ve dökme çelik gibi çeşitli malzemelerde; iç ve dış delikler, düzlemler, basamaklar, konik ve küresel yüzeyler, oluklar ile 2B/3B karmaşık eğri yüzeylerin hem kaba hem de hassas işlenmesi için idealdir. Küçük ve orta ölçekli seri üretimlerinizde üstün çok yönlülük ve verimlilik sağlar.
| Model | Kolonlar Arası Mesafe(mm) | Geçiş Yüksekliği (mm) | Masanın Yük Kapasitesi(Ton) |
| XKH2825/2725 GMH2825/2725 |
3200 | 2500 | 15 |
| XKH2830/2730 GMH2830/2730 |
3600 | 3000 | 15 |
| XKH2835/2735 GMH2835/2735 |
4200 | 3500 | 20 |
| XKH2840/2740 GMH2840/2740 |
4600 | 4000 | 20 |
| XKH2845/2745 GMH2845/2745 |
5200 | 4500 | 20 |
| XKH2850/2750 GMH2850/2750 |
5600 | 5000 | 20 |
| İş Tablası Genişliği | mm | 2500 |
| İş Tablası Uzunluğu | mm | 8000 (1000mm Aralıklarla Seçilebilir) |
| Çalışma Alanı Portal Hareketi (X-Ekseni) | mm | İş Tablası Uzunluğu + 500mm strok |
| Çalışma Alanı Kafa Hareketi (Y-Ekseni) | mm | 3600 |
| Çalışma Alanı Ram Hareketi (Z-Ekseni) | mm | 1250 |
| Çalışma Alanı Travers Hareketi (W-Ekseni) (sadece XK28 serisi için) | mm | 2000 |
| Kolonlar Arası Mesafe | mm | 3200 |
| İş Mili Merkezi ile Çalışma Masası Yüzeyi Arasındaki Mesafe | mm | 200 |
| Ram Kesit Alanı | mm | 500×500 |
| Maksimum Yük Kapasitesiİş Tablası | t/m² | 15 |
| İlerleme Hızı X-Ekseni | mm/dakika | 5-6000 |
| İlerleme Hızı Y-Ekseni | mm/dakika | 5-6000 |
| İlerleme Hızı Z-Ekseni | mm/dakika | 5-4000 |
| İlerleme Hızı W-Ekseni | mm/dakika | 5-2000 |
| Mil Konikliği | mm | BT50 |
| Mil Hareket Hızı | mm/dakika | 2-2000 |
| Mil Gücü | kw | 37 |
| İş Tablası Genişliği | mm | 3000 |
| İş Tablası Uzunluğu | mm | 8000 (1000mm Aralıklarla Seçilebilir) |
| Çalışma Alanı Portal Hareketi (X-Ekseni) | mm | İş Tablası Uzunluğu + 500mm strok |
| Çalışma Alanı Kafa Hareketi (Y-Ekseni) | mm | 4200 |
| Çalışma Alanı Ram Hareketi (Z-Ekseni) | mm | 1250 |
| Çalışma Alanı Travers Hareketi (W-Ekseni) (sadece XK28 serisi için) | mm | 2000 |
| Kolonlar Arası Mesafe | mm | 3600 |
| İş Mili Merkezi ile Çalışma Masası Yüzeyi Arasındaki Mesafe | mm | 200 |
| Ram Kesit Alanı | mm | 500×500 |
| Maksimum Yük Kapasitesiİş Tablası | t/m² | 15 |
| İlerleme Hızı X-Ekseni | mm/dakika | 5-6000 |
| İlerleme Hızı Y-Ekseni | mm/dakika | 5-6000 |
| İlerleme Hızı Z-Ekseni | mm/dakika | 5-4000 |
| İlerleme Hızı W-Ekseni | mm/dakika | 5-2000 |
| Mil Konikliği | mm | BT50 |
| Mil Hareket Hızı | mm/dakika | 2-2000 |
| Mil Gücü | kw | 37 |
| İş Tablası Genişliği | mm | 3500 |
| İş Tablası Uzunluğu | mm | 8000 (1000mm Aralıklarla Seçilebilir) |
| Çalışma Alanı Portal Hareketi (X-Ekseni) | mm | İş Tablası Uzunluğu + 500mm strok |
| Çalışma Alanı Kafa Hareketi (Y-Ekseni) | mm | 4800 |
| Çalışma Alanı Ram Hareketi (Z-Ekseni) | mm | 1500 |
| Çalışma Alanı Travers Hareketi (W-Ekseni) (sadece XK28 serisi için) | mm | 2500 |
| Kolonlar Arası Mesafe | mm | 4200 |
| İş Mili Merkezi ile Çalışma Masası Yüzeyi Arasındaki Mesafe | mm | 200 |
| Ram Kesit Alanı | mm | 500×500 |
| Maksimum Yük Kapasitesiİş Tablası | t/m² | 20 |
| İlerleme Hızı X-Ekseni | mm/dakika | 5-6000 |
| İlerleme Hızı Y-Ekseni | mm/dakika | 5-6000 |
| İlerleme Hızı Z-Ekseni | mm/dakika | 5-4000 |
| İlerleme Hızı W-Ekseni | mm/dakika | 5-2000 |
| Mil Konikliği | mm | BT50 |
| Mil Hareket Hızı | mm/dakika | 2-1500 |
| Mil Gücü | kw | 60 |
| İş Tablası Genişliği | mm | 4000 |
| İş Tablası Uzunluğu | mm | 8000 (1000mm Aralıklarla Seçilebilir) |
| Çalışma Alanı Portal Hareketi (X-Ekseni) | mm | İş Tablası Uzunluğu + 500mm strok |
| Çalışma Alanı Kafa Hareketi (Y-Ekseni) | mm | 5200 |
| Çalışma Alanı Ram Hareketi (Z-Ekseni) | mm | 1500 |
| Çalışma Alanı Travers Hareketi (W-Ekseni) (sadece XK28 serisi için) | mm | 2500 |
| Kolonlar Arası Mesafe | mm | 4600 |
| İş Mili Merkezi ile Çalışma Masası Yüzeyi Arasındaki Mesafe | mm | 200 |
| Ram Kesit Alanı | mm | 600×600 |
| Maksimum Yük Kapasitesiİş Tablası | t/m² | 20 |
| İlerleme Hızı X-Ekseni | mm/dakika | 5-6000 |
| İlerleme Hızı Y-Ekseni | mm/dakika | 5-6000 |
| İlerleme Hızı Z-Ekseni | mm/dakika | 5-4000 |
| İlerleme Hızı W-Ekseni | mm/dakika | 5-2000 |
| Mil Konikliği | mm | BT50 |
| Mil Hareket Hızı | mm/dakika | 2-1500 |
| Mil Gücü | kw | 60 |
| İş Tablası Genişliği | mm | 4500 |
| İş Tablası Uzunluğu | mm | 8000 (1000mm Aralıklarla Seçilebilir) |
| Çalışma Alanı Portal Hareketi (X-Ekseni) | mm | İş Tablası Uzunluğu + 500mm strok |
| Çalışma Alanı Kafa Hareketi (Y-Ekseni) | mm | 5800 |
| Çalışma Alanı Ram Hareketi (Z-Ekseni) | mm | 1500 |
| Çalışma Alanı Travers Hareketi (W-Ekseni) (sadece XK28 serisi için) | mm | 2500 |
| Kolonlar Arası Mesafe | mm | 5200 |
| İş Mili Merkezi ile Çalışma Masası Yüzeyi Arasındaki Mesafe | mm | 200 |
| Ram Kesit Alanı | mm | 600×600 |
| Maksimum Yük Kapasitesiİş Tablası | t/m² | 20 |
| İlerleme Hızı X-Ekseni | mm/dakika | 5-6000 |
| İlerleme Hızı Y-Ekseni | mm/dakika | 5-6000 |
| İlerleme Hızı Z-Ekseni | mm/dakika | 5-4000 |
| İlerleme Hızı W-Ekseni | mm/dakika | 5-2000 |
| Mil Konikliği | mm | BT50 |
| Mil Hareket Hızı | mm/dakika | 2-1500 |
| Mil Gücü | kw | 100 |
| İş Tablası Genişliği | mm | 5000 |
| İş Tablası Uzunluğu | mm | 8000 (1000mm Aralıklarla Seçilebilir) |
| Çalışma Alanı Portal Hareketi (X-Ekseni) | mm | İş Tablası Uzunluğu + 500mm strok |
| Çalışma Alanı Kafa Hareketi (Y-Ekseni) | mm | 6300 |
| Çalışma Alanı Ram Hareketi (Z-Ekseni) | mm | 1500 |
| Çalışma Alanı Travers Hareketi (W-Ekseni) (sadece XK28 serisi için) | mm | 2500 |
| Kolonlar Arası Mesafe | mm | 5600 |
| İş Mili Merkezi ile Çalışma Masası Yüzeyi Arasındaki Mesafe | mm | 200 |
| Ram Kesit Alanı | mm | 600×600 |
| Maksimum Yük Kapasitesiİş Tablası | t/m² | 20 |
| İlerleme Hızı X-Ekseni | mm/dakika | 5-6000 |
| İlerleme Hızı Y-Ekseni | mm/dakika | 5-6000 |
| İlerleme Hızı Z-Ekseni | mm/dakika | 5-4000 |
| İlerleme Hızı W-Ekseni | mm/dakika | 5-2000 |
| Mil Konikliği | mm | BT50 |
| Mil Hareket Hızı | mm/dakika | 2-1500 |
| Mil Gücü | kw | 100 |
