PORTAL TİPİ CNC BORVERK TEZGAHLARI

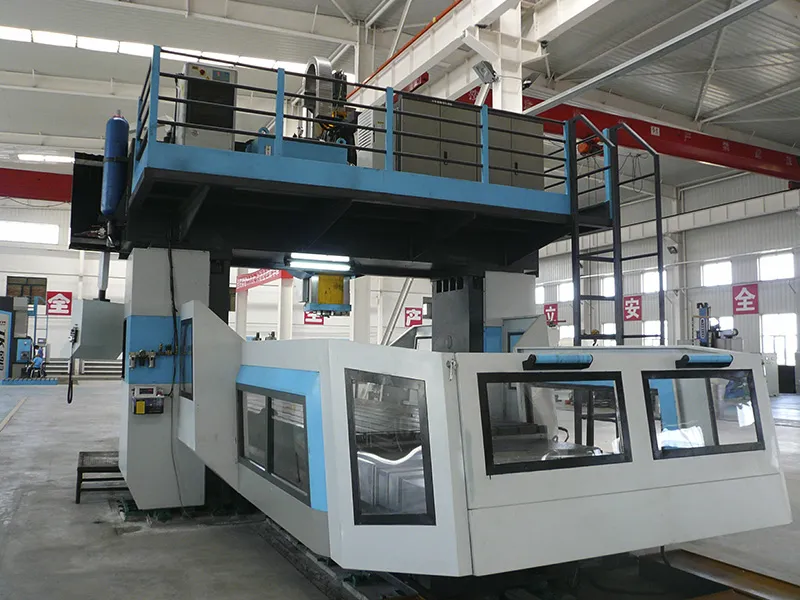

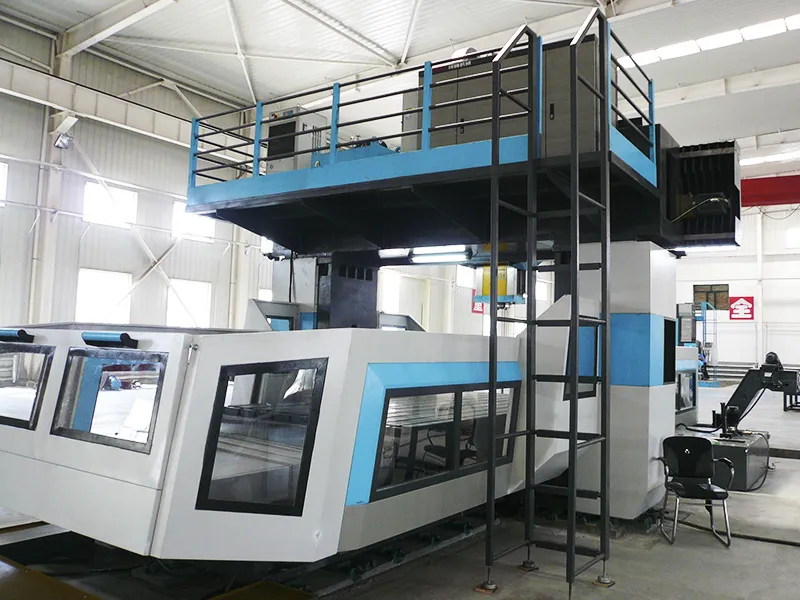

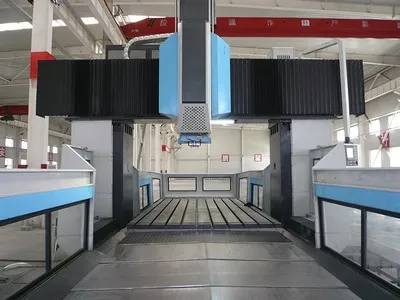

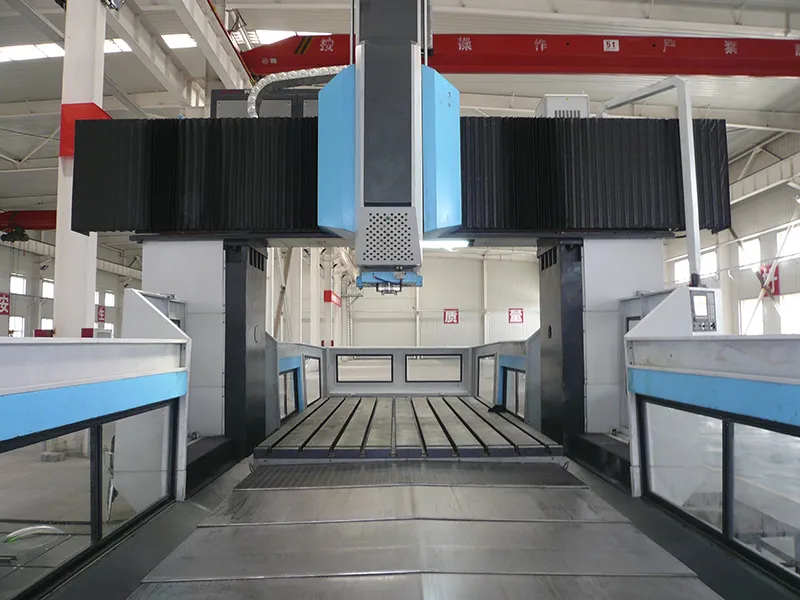

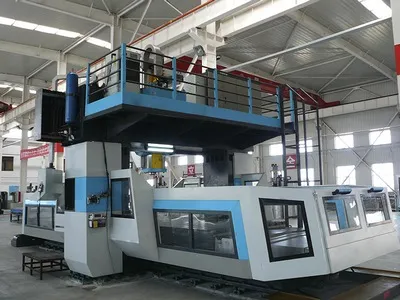

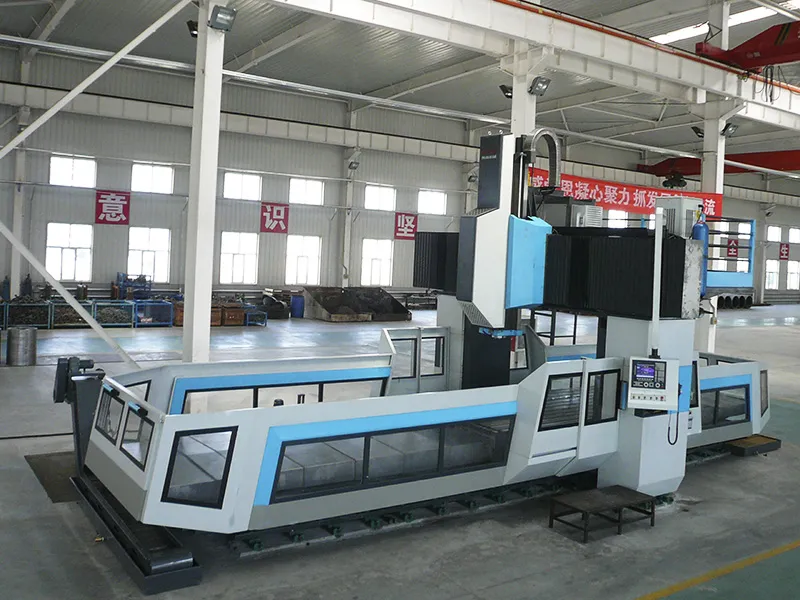

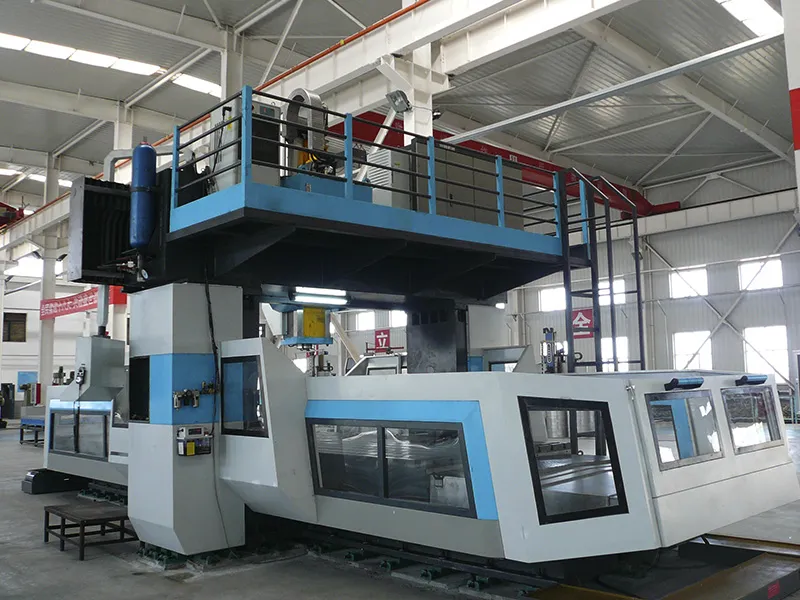

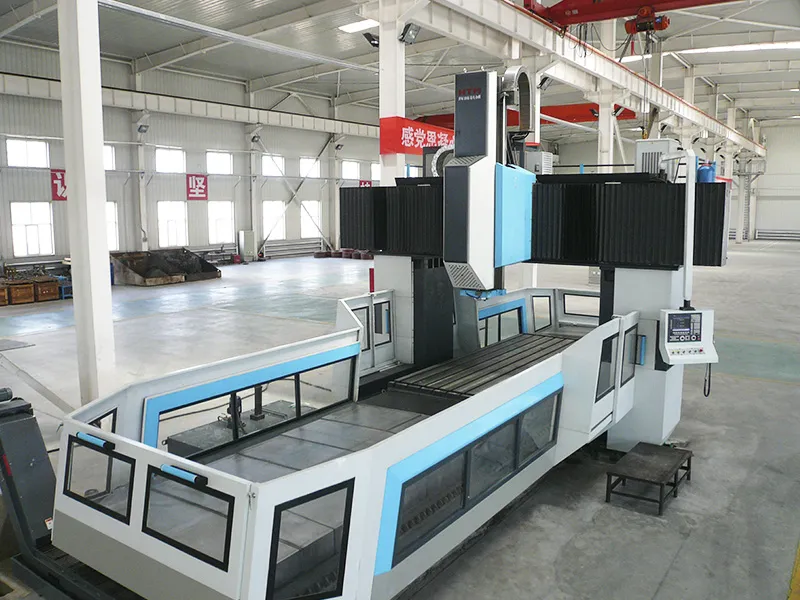

Sabit Portal, Hareketli Tablalı CNC Borverk ve Freze Tezgahı

Sabit Portal, Hareketli Tablalı CNC Borverk ve Freze Tezgahı
  • Sabit Portal, Hareketli Tablalı CNC Borverk ve Freze Tezgahı
  • Sabit Portal, Hareketli Tablalı CNC Borverk ve Freze Tezgahı
  • Sabit Portal, Hareketli Tablalı CNC Borverk ve Freze Tezgahı
  • Sabit Portal, Hareketli Tablalı CNC Borverk ve Freze Tezgahı
  • Sabit Portal, Hareketli Tablalı CNC Borverk ve Freze Tezgahı
  • Sabit Portal, Hareketli Tablalı CNC Borverk ve Freze Tezgahı
Büyük karmaşık iş parçalarının borlama, frezeleme, delme, diş çekme ve diğer işlemlerle işlenmesi için portal tipi borverk tezgahları

CNC sabit portalli makine, iç deliklerin, dış çemberlerin, düzlem, basamak, konik yüzey, küresel yüzey, oluk ve 2D/3D karmaşık eğri yüzeylerin kaba ve hassas işleme gereksinimlerini yüksek sıcaklık alaşımları, titanyum alaşımları, ısıya dayanıklı alaşımlar, paslanmaz çelik, dökme demir ve dökme çelik (döküm, dövme ve ham iş parçaları) üzerinde karşılayabilir.

Ekipman, kiriş üzerinde tek yüksek güçlü borlama ve frezeleme kafası ile donatılmıştır ve üç CNC besleme ekseni (X ekseni - iş platformu, Y ekseni - borlama/frezeleme kafası, Z ekseni - mil) ile iki veya üç eksenli bağlantı gerçekleştirebilir. İş tablasının X ekseni boyutu müşteri gereksinimlerine göre tasarlanabilir. Portalin genişliği (Y ekseni) 8 metreyi, yüksekliği 6 metreyi geçmez ve kare ram boyutu en az 400x400 mm’dir.

Borlama/frezeleme kafası milinin döner hareketi bir mil motoru tarafından tahrik edilir ve her besleme ekseni bir AC servo motor tarafından tahrik edilir. Sabit stroklu kantitatif yağlama sistemi kullanılır. Hidrolik ve hidrostatik kızak sistemleri için yağ pompa istasyonunda ısı kontrol cihazı bulunur.

Bu Ürünümüz için Teklif İsteyin
Uygulama Alanları

Bu makine, orta ve büyük ölçekli otomotiv soğuk damgalama kalıp üretiminin yanı sıra havacılık ve ekipman imalatı sektörleri için biçilmiş kaftan. Yüksek sıcaklık alaşımları, titanyum alaşımları, ısıya dayanıklı alaşımlar, paslanmaz çelik, dökme demir ve dökme çelik gibi çeşitli malzemelerden yapılmış iç delikler, dış çemberler, düzlemler, basamaklar, konik ve küresel yüzeyler, oluklar ve 2B/3B karmaşık eğri yüzeylerin çok çeşitli, küçük ve orta ölçekli parti üretimlerinde güvenle kullanabilirsiniz.

Ürünümüzün Özellikleri
Borlama-frezeleme kafası ve ram, ön yüklemeli bilyalı vida somun çiftleri sayesinde kusursuz bir hareket kabiliyeti sunar. Bu ileri teknoloji, her işlemde en üst düzeyde hassasiyet ve güvenilirliği garanti eder. İş tablası ve borlama kafasının hareketleri, yüksek hassasiyet ve üstün rijitlik sağlayan doğrusal kılavuz raylarla güçlendirilmiştir. Bu entegre sistem, karmaşık işleme operasyonlarında bile mükemmel sonuçlar elde etmenizi sağlar.
Makine yatağı kılavuz rayları metal teleskopik kapaklarla maksimum düzeyde korunurken, kiriş kılavuz rayları körük tipi açılır kapanır koruyucu kapaklarla donatılmıştır. Bu kapsamlı koruma sistemi, makinenizin ömrünü uzatır ve en zorlu çalışma ortamlarında bile sorunsuz bir performans sağlar. Bakım maliyetlerinizi düşürürken, operasyonel verimliliğinizi artırır.
İş tablasının (X ekseni) hareketi, ön yüklemeli çift somunlu bilyalı vida çifti ile hassasiyetle tahrik edilir. Bu sistem, mikron seviyesinde doğruluk sağlayarak kritik uygulamalarınız için idealdir. Her besleme ekseni ucu, üç kontaklı şalterle sınırlanmış olup, elektriksel yumuşak sınır özelliği ile çift güvenlik sağlanır. Böylece, hem operatör hem de ekipman için tam bir koruma kalkanı oluşturulur. Güvenliğiniz ve kesintisiz üretimimiz bizim için her zaman önceliklidir!
Dökümlerimiz, FEM (Sonlu Erlemanlar Analizi) ile optimize edilmiş kutu tipi yapıya sahip olup, üstün rijitlik sunarak en zorlu işlemlerde bile kararlılığı garanti eder. Bu özel tasarım, titreşimi minimize eder ve işleme kalitesini artırır. Makinenizin her parçası, uzun ömürlü ve yüksek performanslı bir çalışma için titizlikle tasarlanmıştır.
Üç eksenli besleme sistemi, ön gerilimli ve ön gerilmiş montajlı doğrudan bağlantılı tahrik teknolojisi ile güçlendirilmiştir. Bu yenilikçi sistem, yüksek hızlı ve dinamik hareketleri sorunsuz bir şekilde yöneterek, üretim süreçlerinizde maksimum verimlilik ve hassasiyet sağlar. Zaman kaybetmeden üstün sonuçlara ulaşın!
Geniş kesitli kare ram (500x500 mm ve 600x600 mm boyut seçenekleri) sayesinde güçlü ve etkili kesimler gerçekleştirebilirsiniz. Bu üstün yapı, ağır talaş kaldırma operasyonlarında bile yüksek stabilite ve kesim performansı sunar. İşlerinizde fark yaratın ve en zorlu malzemeleri bile kolaylıkla işleyin!
Alman ZF çift hızlı hassas redüktör, mili doğrudan tahrik ederek yüksek hızlı ve yüksek güçlü kesimler yapma imkanı sunar. Bu entegre çözüm, tork ve hız arasında mükemmel bir denge sağlayarak, farklı malzeme ve operasyonel ihtiyaçlara kusursuz bir şekilde uyum sağlar. Verimliliğinizi en üst seviyeye taşıyın ve üretim kapasitenizi artırın!
Model Seçenekleri
Model Kolonlar Arası Mesafe(mm) Masanın Yük Kapasitesi(Ton)
GMH2412/2112 1800 2
GMH2416/2116 2200 5
GMH2420/2120 2600 5
GMH2425/2125 3100 8
GMH2430/2130 3600 8
GMH2435/2135 4100 8
GMH2440/2140 4600 10
Teknik Özellikler Çalışma Alanı İş Tablası Hareketi (X-Ekseni) | İş tablası uzunluğu + 300-500mm strok
İş Tablası Genişliği mm 1250
İş Tablası Uzunluğu mm 2500 (1000mm bölümler halinde uzunluk seçilebilir)
Çalışma Alanı İş Tablası Hareketi (X-Ekseni) mm İş Tablası Uzunluğu + 300-500mm strok
Çalışma Alanı Kafa Hareketi (Y-Ekseni) mm 2400
Çalışma Alanı Ram Hareketi (Z-Ekseni) mm 1000
Çalışma Alanı Travers Hareketi (W-Ekseni) (sadece GMH21 serisi için) mm 1500
Kolonlar Arası Mesafe mm 1800
İş Mili Merkezi ile Çalışma Masası Yüzeyi Arasındaki Mesafe mm 200
Ram Kesit Alanı mm 400×380
Maksimum Yük Kapasitesiİş Tablası t/m² 2
İlerleme Hızı X-Ekseni mm/dakika 5-6000
İlerleme Hızı Y-Ekseni mm/dakika 5-6000
İlerleme Hızı Z-Ekseni mm/dakika 5-4000
Mil Konikliği mm BT50
Mil Hareket Hızı mm/dakika 2-6000
Mil Gücü kw 30
İş Tablası Genişliği mm 1600
İş Tablası Uzunluğu mm 2500 (1000mm bölümler halinde uzunluk seçilebilir)
Çalışma Alanı İş Tablası Hareketi (X-Ekseni) mm İş Tablası Uzunluğu + 300-500mm strok
Çalışma Alanı Kafa Hareketi (Y-Ekseni) mm 2800
Çalışma Alanı Ram Hareketi (Z-Ekseni) mm 1000
Çalışma Alanı Travers Hareketi (W-Ekseni) (sadece GMH21 serisi için) mm 2000
Kolonlar Arası Mesafe mm 2200
İş Mili Merkezi ile Çalışma Masası Yüzeyi Arasındaki Mesafe mm 200
Ram Kesit Alanı mm 400×380
Maksimum Yük Kapasitesiİş Tablası t/m² 5
İlerleme Hızı X-Ekseni mm/dakika 5-6000
İlerleme Hızı Y-Ekseni mm/dakika 5-6000
İlerleme Hızı Z-Ekseni mm/dakika 5-4000
Mil Konikliği mm BT50
Mil Hareket Hızı mm/dakika 2-6000
Mil Gücü kw 30
İş Tablası Genişliği mm 2000
İş Tablası Uzunluğu mm 2500 (1000mm bölümler halinde uzunluk seçilebilir)
Çalışma Alanı İş Tablası Hareketi (X-Ekseni) mm İş Tablası Uzunluğu + 300-500mm strok
Çalışma Alanı Kafa Hareketi (Y-Ekseni) mm 3200
Çalışma Alanı Ram Hareketi (Z-Ekseni) mm 1000
Çalışma Alanı Travers Hareketi (W-Ekseni) (sadece GMH21 serisi için) mm 2000
Kolonlar Arası Mesafe mm 2600
İş Mili Merkezi ile Çalışma Masası Yüzeyi Arasındaki Mesafe mm 200
Ram Kesit Alanı mm 400×380
Maksimum Yük Kapasitesiİş Tablası t/m² 5
İlerleme Hızı X-Ekseni mm/dakika 5-6000
İlerleme Hızı Y-Ekseni mm/dakika 5-6000
İlerleme Hızı Z-Ekseni mm/dakika 5-4000
Mil Konikliği mm BT50
Mil Hareket Hızı mm/dakika 2-6000
Mil Gücü kw 37
İş Tablası Genişliği mm 2500
İş Tablası Uzunluğu mm 2500 (1000mm bölümler halinde uzunluk seçilebilir)
Çalışma Alanı İş Tablası Hareketi (X-Ekseni) mm İş Tablası Uzunluğu + 300-500mm strok
Çalışma Alanı Kafa Hareketi (Y-Ekseni) mm 3700
Çalışma Alanı Ram Hareketi (Z-Ekseni) mm 1000
Çalışma Alanı Travers Hareketi (W-Ekseni) (sadece GMH21 serisi için) mm 2000
Kolonlar Arası Mesafe mm 3100
İş Mili Merkezi ile Çalışma Masası Yüzeyi Arasındaki Mesafe mm 200
Ram Kesit Alanı mm 400×380
Maksimum Yük Kapasitesiİş Tablası t/m² 8
İlerleme Hızı X-Ekseni mm/dakika 5-6000
İlerleme Hızı Y-Ekseni mm/dakika 5-6000
İlerleme Hızı Z-Ekseni mm/dakika 5-4000
Mil Konikliği mm BT50
Mil Hareket Hızı mm/dakika 2-6000
Mil Gücü kw 37
İş Tablası Genişliği mm 3000
İş Tablası Uzunluğu mm 2500 (1000mm bölümler halinde uzunluk seçilebilir)
Çalışma Alanı İş Tablası Hareketi (X-Ekseni) mm İş Tablası Uzunluğu + 300-500mm strok
Çalışma Alanı Kafa Hareketi (Y-Ekseni) mm 4200
Çalışma Alanı Ram Hareketi (Z-Ekseni) mm 1250
Çalışma Alanı Travers Hareketi (W-Ekseni) (sadece GMH21 serisi için) mm 2500
Kolonlar Arası Mesafe mm 3600
İş Mili Merkezi ile Çalışma Masası Yüzeyi Arasındaki Mesafe mm 200
Ram Kesit Alanı mm 500×500
Maksimum Yük Kapasitesiİş Tablası t/m² 8
İlerleme Hızı X-Ekseni mm/dakika 5-6000
İlerleme Hızı Y-Ekseni mm/dakika 5-6000
İlerleme Hızı Z-Ekseni mm/dakika 5-4000
Mil Konikliği mm BT50
Mil Hareket Hızı mm/dakika 2-4000
Mil Gücü kw 37
İş Tablası Genişliği mm 3500
İş Tablası Uzunluğu mm 2500 (1000mm bölümler halinde uzunluk seçilebilir)
Çalışma Alanı İş Tablası Hareketi (X-Ekseni) mm İş Tablası Uzunluğu + 300-500mm strok
Çalışma Alanı Kafa Hareketi (Y-Ekseni) mm 4800
Çalışma Alanı Ram Hareketi (Z-Ekseni) mm 1250
Çalışma Alanı Travers Hareketi (W-Ekseni) (sadece GMH21 serisi için) mm 2500
Kolonlar Arası Mesafe mm 4100
İş Mili Merkezi ile Çalışma Masası Yüzeyi Arasındaki Mesafe mm 200
Ram Kesit Alanı mm 500×500
Maksimum Yük Kapasitesiİş Tablası t/m² 8
İlerleme Hızı X-Ekseni mm/dakika 5-6000
İlerleme Hızı Y-Ekseni mm/dakika 5-6000
İlerleme Hızı Z-Ekseni mm/dakika 5-4000
Mil Konikliği mm BT50
Mil Hareket Hızı mm/dakika 2-4000
Mil Gücü kw 60
İş Tablası Genişliği mm 4000
İş Tablası Uzunluğu mm 2500 (1000mm bölümler halinde uzunluk seçilebilir)
Çalışma Alanı İş Tablası Hareketi (X-Ekseni) mm İş Tablası Uzunluğu + 300-500mm strok
Çalışma Alanı Kafa Hareketi (Y-Ekseni) mm 5300
Çalışma Alanı Ram Hareketi (Z-Ekseni) mm 1250
Çalışma Alanı Travers Hareketi (W-Ekseni) (sadece GMH21 serisi için) mm 2500
Kolonlar Arası Mesafe mm 4600
İş Mili Merkezi ile Çalışma Masası Yüzeyi Arasındaki Mesafe mm 200
Ram Kesit Alanı mm 500×500
Maksimum Yük Kapasitesiİş Tablası t/m² 10
İlerleme Hızı X-Ekseni mm/dakika 5-6000
İlerleme Hızı Y-Ekseni mm/dakika 5-6000
İlerleme Hızı Z-Ekseni mm/dakika 5-4000
Mil Konikliği mm BT50
Mil Hareket Hızı mm/dakika 2-4000
Mil Gücü kw 60
Uygun İş Parçaları: Sabit portal tip makineler, özellikle uzun veya geniş büyük ve ağır iş parçaları için daha uygundur.
İşleme Hassasiyeti: Yüksek rijitlik ve stabilite sayesinde ağır yük altında dahi yüksek işleme hassasiyeti korur.
Tabla Yükü: Sabit portal tipi bir makinenin tablası genellikle güçlü yük taşıma kapasitesine sahiptir, bu da ağır iş parçalarının işlenmesine olanak tanır.
CNC sisteminin esnekliği sayesinde farklı iş parçaları için işlem yöntemleri ve hareket yolları kolayca ayarlanabilir.
Uygun takım seçimi ile çeşitli malzemelere sahip iş parçaları etkin şekilde işlenebilir.
İlerleme hızı, kesme derinliği ve spindle hızı gibi işleme parametreleri malzeme özelliklerine göre ayarlanabilir.
Malzeme ve hassasiyet üzerindeki kesme ısısının etkisini azaltmak için verimli bir soğutma sistemi ile donatılabilir.
Otomatik Takım Değiştirme (ATC) Sistemi: Farklı işleme ihtiyaçlarına göre takımları otomatik değiştiren bir ATC sistemi ile manuel işlemleri azaltır ve verimliliği artırır.
Otomatik Ölçüm ve İzleme Sistemi: Bazı üst düzey modeller, kalıp parçalarının işlem içi muayenesi için otomatik ölçüm sistemleri ile donatılabilir; gerçek zamanlı parametre ayarı sağlar.
Otomatik Yükleme/Boşaltma Sistemi: Seri üretim senaryolarında üretim verimliliğini artırır ve manuel müdahaleyi azaltır.
